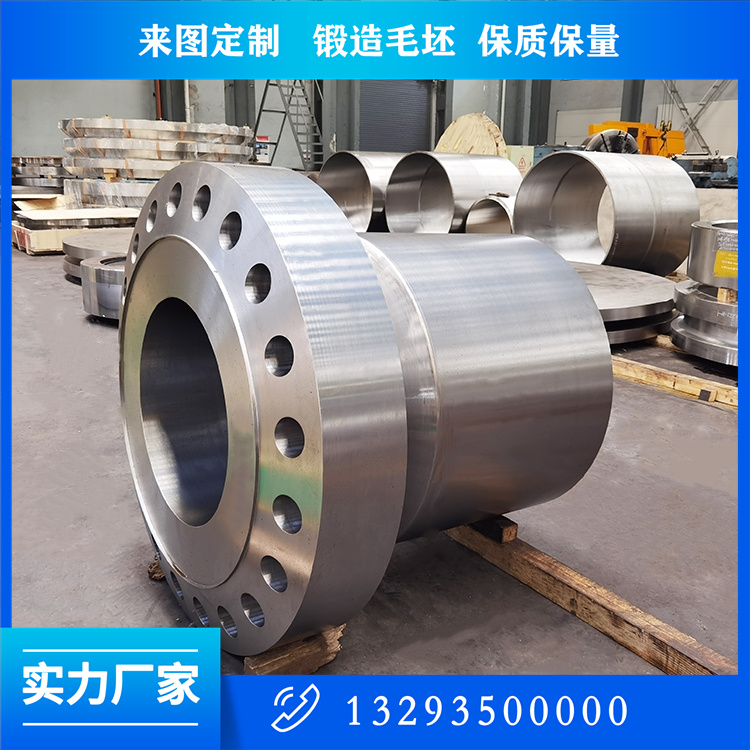

大型法兰锻件（直径＞1000mm）广泛应用于油气管道、重型机械及核电设备中，其多向模锻技术通过多轴加载实现材料高效流动与组织均匀化，是提升性能、降低成本和缩短周期的核心工艺。以下从材料设计、模具优化、工艺控制及前沿技术四方面系统分析关键技术：
一、材料流动与变形均匀性控制
多向加载路径设计
复合加载模式：采用“径向挤压+轴向闭式模锻”组合工艺，通过DEFORM-3D模拟优化加载顺序（如先径向预锻填充法兰环槽，后轴向终锻成形螺栓孔）。
应变分配策略：确保各方向等效塑性应变偏差≤15%，避免局部过载导致裂纹（如法兰颈部应变速率控制在0.1~0.5s⁻¹）。
预成形坯料优化
非对称预制坯：针对法兰非均匀截面（如密封面厚、颈部薄），设计阶梯状预制坯（体积分配误差≤3%），降低终锻飞边率至5%以下。
动态再结晶调控：通过高温（1150~1200℃）多火次变形（单火次变形量30%~50%），细化晶粒至ASTM 6级以上，提升法兰抗疲劳性能。
二、模具系统设计与强化技术
多向组合模具结构
分体式模腔：采用预应力组合模具（内芯H13钢+外套5CrNiMo），模腔拼接精度≤0.05mm，承受多向载荷＞150MPa。
快速换向机构：集成液压锁紧与导向柱（间隙≤0.02mm），实现径向冲头与轴向模芯快速切换（换向时间＜10s）。
表面强化与冷却
梯度涂层技术：模腔表面喷涂AlCrN-TiSiN复合涂层（硬度≥3500HV），摩擦系数≤0.1，寿命提升3~5倍。
分区冷却系统：在法兰锻件颈部高温区嵌入铜合金镶块+循环水冷（水温25±2℃），控制模腔温差＜20℃。
三、工艺参数协同优化
温度-速度-压力匹配
多段加热：坯料梯度加热（650℃×2h→850℃×2h→1180℃×3h），心表温差＜30℃。
伺服动态加载：采用伺服压机实现变速成形（终锻阶段速度降至5mm/s），压力波动≤5%，确保法兰密封面填充完整。
润滑与排气控制
纳米润滑剂喷涂：水基石墨+BN复合润滑剂（喷涂量10~15g/m²），摩擦系数降至0.08~0.12。
微孔排气设计：在法兰环槽根部加工Φ0.3mm排气孔（间距20mm），气体残留率＜0.1%。
四、组织性能与残余应力调控
多向变形致密化
孔隙闭合机制：通过三向压应力（σ1:σ2:σ3=1:0.8:0.6）消除铸态疏松，致密度≥99.9%。
碳化物细化：动态再结晶与机械破碎协同作用，MC型碳化物尺寸≤5μm（如42CrMo法兰）。
残余应力均衡技术
梯度控冷：锻后先喷雾冷却（速率50℃/s）至550℃，再炉冷（速率5℃/s）至室温，表面压应力-200~-300MPa。
振动时效处理：200Hz高频振动4小时，残余应力降幅＞40%。
五、典型案例：某核电法兰（材质SA-508 Gr.3，Φ1500mm）
问题：传统锻造后法兰颈部晶粒粗大（ASTM 3级），超声波探伤不合格。
多向模锻优化方案：
工艺调整：
径向预锻（变形量45%）+轴向终锻（变形量25%），累积应变ε=1.2；
终锻阶段保压压力120MPa×30s。
组织调控：
锻后水淬（速率80℃/s）+620℃回火，获得回火贝氏体+细碳化物。
效果：
晶粒度提升至ASTM 7级，-40℃冲击韧性从35J提升至75J；
探伤合格率从70%升至98%，生产周期缩短30%。
六、前沿技术方向
数字孪生工艺设计
基于ANSYS Twin Builder构建虚拟锻造系统，实时预测材料流动与模具磨损，优化加载路径。
智能闭环控制
集成红外热像仪与压电传感器，通过AI算法动态调整温度、速度与压力（响应时间＜0.1s）。
增材复合锻造
激光熔覆在法兰密封面制备Stellite 6合金层（厚度2mm），结合多向模锻实现“一体成形”。
大型法兰多向模锻技术的核心在于多轴加载协同性、模具系统可靠性及组织性能一致性。山西永鑫生锻造厂通过材料流动***控制、模具强化设计与智能工艺优化，可实现法兰锻件高性能、低成本制造。未来需突破多物理场耦合仿真、在线自适应控制及异种材料复合锻造技术，推动高端法兰国产化进程。
