法兰盘简称法兰，只是一个统称，通常是指在一个类似的盘状金属体上开几个固定的孔，用来连接其它东西，这种东西在机械中广泛使用，所以它看起来有些奇怪，只要它被称为法兰盘，其名字是源于英文flange。使管子与管子相互连接的零件，连接于管端，法兰上有孔眼，螺丝使两法兰紧连，法兰间用衬垫密封。
法兰是一种盘状零件，在管道工程中最为常见，法兰都是成对使用的。
关于法兰连接的类型，有三个组成部分：
• 管道法兰
• 垫片
• 螺栓连接
在大多数情况下，发现有一种特定的垫圈和螺栓材料由与管道法兰组件相同的材料制成。最常见的法兰是不锈钢法兰。而法兰有多种材料可供选择，以便根据现场要求进行匹配。一些最常见的法兰材料是蒙乃尔合金、铬镍铁合金和铬钼合金，这取决于实际现场要求。最佳材料的选择应取决于您希望使用具有特定要求的法兰的系统类型。
7种常见的法兰类型

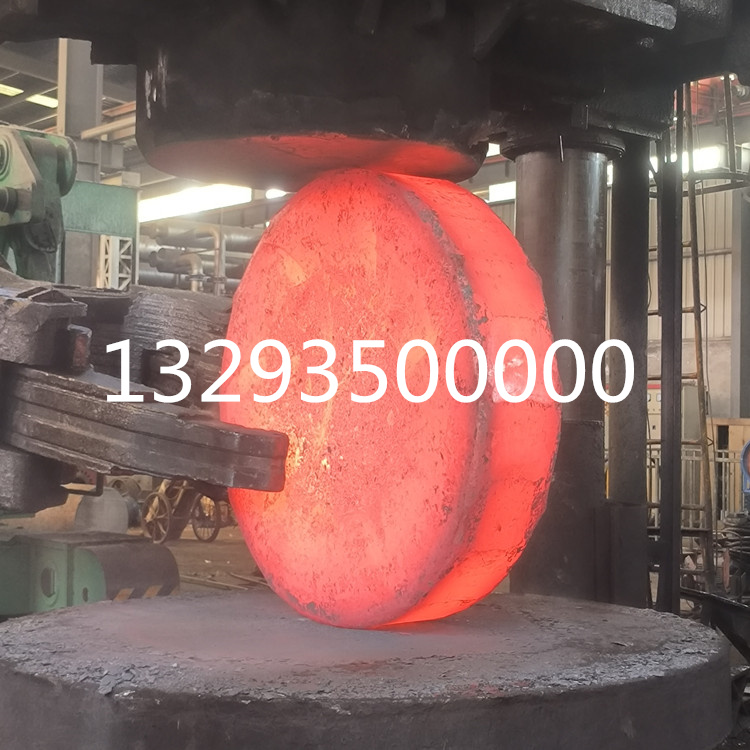

法兰锻件有多种类型，可根据现场要求选用。为了与理想法兰的设计相匹配，必须确保可靠的操作以及长的使用寿命，并应考虑最适合的价格。
1. 螺纹法兰：
螺纹法兰，在法兰孔内有一个螺纹，与配件上的外螺纹相配合。这里的螺纹连接是指在各种情况下避免焊接。它主要是通过与要安装的管道相匹配的螺纹进行连接。
2. 承插焊法兰
这种类型的法兰通常用于较小的管道，其中低温和低压区域的直径特点是连接，其中管道被放置在法兰内，以确保与单程或多程角焊的连接。与其他焊接法兰类型相比，这种方式避免了与螺纹端相关的限制，从而使安装变得简单。
3. 搭接法兰
搭接法兰锻件是一种需要将存根端与管件对焊的法兰，以便与支撑法兰一起使用，形成法兰连接。这种设计使这种方式在各种系统中很受欢迎，这些系统的物理空间有限，或需要经常拆卸、或需要高度维护的系统。
4. 滑动法兰
滑动法兰应用非常普遍，也有多种尺寸可供选择，以适应具有高流速和高吞吐量的系统。只需将法兰与管道的外径匹配即可连接，安装起来非常容易。安装这些法兰有点技术性，因为需要在两侧进行角焊以将法兰固定到管道上。
5. 盲板法兰
这些类型的法兰非常适用于管道系统的终端。盲板的形状像一个可栓的空白盘。一旦这些被正确安装，并与正确的垫片相结合，它可以实现出色的密封，并在需要时易于拆除。
6. 焊颈法兰
焊颈法兰与搭接法兰非常相似，但需要对接焊接来安装。而这种系统性能的完整性以及多次重复弯曲和在高压和高温系统中使用的能力使其成为工艺管道的主要选择。
7. 特种法兰
这种类型的法兰是人们最为熟知的。然而，为了适应各种用途和环境，还有多种额外的专用法兰类型可供选择。还有各种其他选项，如 nipoflanges、weldoflanges、膨胀法兰、孔口、长焊颈和异径法兰。
5 种特殊类型的法兰
1. Weldoflange法兰
Weldoflange 与 Nipoflange 非常相似，因为它是对焊法兰和支管接头连接的组合。焊接法兰由单块实心锻钢制成，而不是将单独的零件焊接在一起。
2. Nipo 法兰
Nipoflange是指以90度角倾斜的支管，它是由对焊法兰和锻造Nipolet组合制造的产品。而 Nipoflange 被发现是一个坚固的单件锻钢，而不是被理解为焊接在一起的两种不同的产品。Nipoflange 的安装包括焊接到设备的 Nipolet 部分以运行管道和将法兰部分螺栓固定在支管法兰上的管道工作人员。
重要的是要知道 Nipoflanges 有各种类型的材料，如碳、高温和低温碳钢、不锈钢等级和镍合金。Nipoflanges 大多采用增强型制造，与标准 Nipoflange 相比，这有助于赋予其额外的机械强度。
3. 弯头法兰和拉特罗法兰
Elboflange 被称为法兰和 Elbolet 的组合，而 Latroflange 被称为法兰和 Latrolet 的组合。弯管法兰用于以 45 度角分支管道。
4. 旋转式环形法兰
旋转环法兰的应用是促进两个配对法兰之间的螺栓孔对齐，这在许多情况下比较有帮助，例如安装大直径管道、海底或海上管道以及类似环境。这些类型的法兰适用于石油、天然气、碳氢化合物、水、化学品和其他石油化工和水管理应用中要求苛刻的流体。
在大口径管道的情况下，管道在一端安装，保持标准对焊法兰，另一端为旋转法兰。这通过简单地旋转管道上的旋转法兰起作用，以便操作员以非常容易和更快的方式实现螺栓孔的正确对齐。
旋转环法兰的一些主要标准是 ASME 或 ANSI、DIN、BS、EN、ISO 等。其中最 流行的石化应用标准是 ANSI 或 ASME B16.5 或 ASME B16.47。旋转法兰是可用于所有普通法兰标准形状的法兰。例如，所有材料等级的焊颈、滑套、搭接、承插焊等，尺寸范围很广，尺寸从 3/8” 到 60”，压力从 150 到 2500。这些法兰可以很容易地用碳钢、合金钢和不锈钢制造。
5. 膨胀法兰
膨胀法兰，用于将管道的孔径从任何特定点增加到另一个点，以便将管道连接到任何其他机械设备，如泵、压缩机和阀门，这些设备发现具有不同的入口尺寸。
膨胀法兰通常是指在非法兰端有一个非常大的孔的对焊法兰。它可用于仅增加一两个尺寸或最大 4 英寸的运行管孔。与对焊异径管和标准法兰的组合相比，这些类型的法兰更受青睐，因为它们更便宜、更轻。膨胀法兰最常用的材料之一是 A105 和不锈钢 ASTM A182。
膨胀法兰的压力等级和尺寸符合 ANSI 或 ASME B16.5 规范，该规范主要提供凸面或平面（RF 或 FF）。异径法兰也称为异径法兰，与膨胀法兰相比，其功能完全相反，这意味着它们用于减小管道的孔径。运行管的孔径可以很容易地缩小，但不能超过 1 或 2 个尺寸。如果试图减少超出此范围，则应使用基于对焊变径管和标准法兰组合的解决方案。
