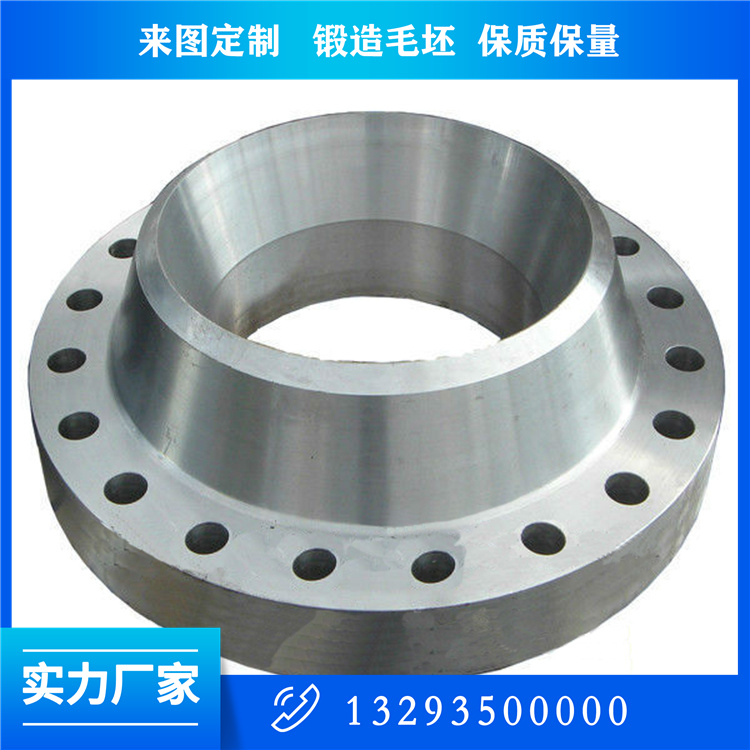

升高法兰（Raised Face Flange）锻件的硬度测试是确保其密封性能、抗变形能力和承载强度的关键质量控制环节。以下是针对升高法兰锻件的硬度测试标准及技术要点，涵盖国际通用标准和行业特殊要求：
1. 硬度测试方法选择
根据法兰材料、尺寸及工况要求，优先选用以下方法：
方法适用场景标准依据典型范围
布氏硬度 (HBW) 大型法兰（DN≥300mm），粗晶材料 ASTM E10, ISO 6506-1 120~250 HBW（碳钢）
洛氏硬度 (HRB/HRC) 中小型法兰或热处理后高硬度法兰 ASTM E18, ISO 6508-1 70-95 HRB（低碳钢）
22-30 HRC（合金钢）
维氏硬度 (HV) 密封面局部硬化层或小尺寸法兰 ASTM E92, ISO 6507-1 200-350 HV（表面处理）
2. 测试标准与技术要求
(1) 通用标准要求
测试位置：
法兰密封面（Raised Face）：至少3点均布，避开螺栓孔和焊缝。
法兰颈部（Hub区域）：检测热处理均匀性，每90°测1点。
法兰背面：验证整体硬度一致性。
表面处理：
测试区域需磨削至Ra≤1.6μm，去除氧化皮和脱碳层（尤其淬火件）。
压痕间距：
≥3倍压痕直径（HBW）或≥2mm（HRC），避免应变影响。
(2) 行业专用标准
石油化工（ASME B16.5/B16.47）：
碳钢法兰（A105）：≤187 HBW（退火态）
合金钢法兰（F11/F22）：156-207 HBW（正火+回火）
核电（RCC-M）：
密封面硬度需比螺栓低20-30 HBW（防咬合）。
船用法兰（DNV/ABS）：
锻件硬度差≤30 HBW，且需与焊接接头硬度匹配（±10%）。
3. 硬度与材料性能关联
碳钢法兰（如A105）：
硬度≤187 HBW ≈ 抗拉强度≤485 MPa（ASME II-D）
不锈钢法兰（如F304）：
硬度≤170 HBW（固溶态），冷加工后≤250 HBW（ASTM A182）
表面硬化处理：
氮化法兰：密封面硬度≥600 HV（层深0.2-0.5mm，ISO 18203）
4. 数据记录与验收
报告内容：
测试方法、载荷、压头类型（如HBW 10/3000）。
硬度分布图（标注密封面、颈部、背面数据）。
与材料证书的对比（允许偏差±5%）。
验收准则：
硬度值需符合材料标准（如ASTM A105、A182）或图纸技术要求。
同一法兰硬度波动≤15 HBW（非硬化区域）。
5. 常见问题与解决方案
问题原因分析解决措施
密封面硬度不足 加工余量不足或脱碳 增加磨削量或补焊后重新热处理
硬度梯度异常 冷却速率不均（如厚壁法兰） 优化淬火工艺（如喷雾冷却）
螺栓孔周边硬度偏高 冷作硬化 退火处理或降低钻孔进给速率
6. 案例参考
电站主蒸汽法兰（材料F91，DN600）：
标准：ASME SA-182
要求：调质后硬度 190-250 HBW，密封面硬度≤220 HBW。
测试结果：密封面215 HBW，颈部235 HBW（合格）。
7. 补充建议
无损硬度检测：对不允许破坏的法兰锻件，可用里氏硬度（HLD探头）配合曲面适配器检测。
硬度-强度验证：对关键法兰，需抽样做拉伸试验（ASTM A370）验证硬度换算结果。
通过严格执行硬度测试标准，可确保升高法兰在高压、高温工况下的密封可靠性和长期服役性能。
